Смазка и протяжка
контактов и соединений
Профессиональное обслуживание контактных соединений электрооборудования подстанций и трансформаторов: протяжка динамометрическим ключом, смазка специальными составами.
Динамометрический ключ и специальные смазки
Для протяжки контактов мы используем профессиональные динамометрические ключи с контролем момента затяжки. Применяем специальные токопроводящие и защитные смазки для контактных соединений.
- Динамометрический ключ (0-300 Н·м, 300-1000 Н·м)
- Токопроводящая смазка (медь, серебро)
- Защитная смазка от коррозии
- Высокотемпературные составы
- Обезжириватели поверхностей
Почему важна протяжка и смазка контактов?
Контактные соединения — наиболее ответственные узлы электрооборудования. Ослабление болтовых соединений приводит к увеличению переходного сопротивления, нагреву контактов, подгоранию и, в конечном итоге, к аварийному отключению. Регулярная протяжка и смазка контактов — обязательное требование ПТЭЭП.
Согласно ПТЭЭП (п.2.2.13, п.2.3.5), проверка и подтяжка контактных соединений проводится при плановых ремонтах и технических обслуживаниях.
Какие соединения обслуживаются?
- Силовые трансформаторы — вводы ВН/НН, переключатели РПН, шинные мосты
- Распределительные устройства — шины, ответвления, сборки КРУ
- Разъединители и выключатели — контакты, шлейфы
- Кабельные наконечники — болтовые соединения
- Заземляющие проводники — соединения с контуром
Нормы момента затяжки болтовых соединений
| Диаметр резьбы, мм | Класс прочности 5.6, Н·м | Класс прочности 8.8, Н·м |
|---|---|---|
| M6 | 6-8 | 9-12 |
| M8 | 15-20 | 22-30 |
| M10 | 30-40 | 45-60 |
| M12 | 50-65 | 75-100 |
| M16 | 120-160 | 180-240 |
| * Для медных шин момент затяжки снижается на 20-30% | ||
Типы смазок для контактов
- Токопроводящие смазки — на основе медной, серебряной или графитовой пасты. Снижают переходное сопротивление.
- Защитные смазки — предотвращают коррозию и окисление контактных поверхностей.
- Высокотемпературные смазки — для контактов, работающих при повышенных температурах.
- Смазки для алюминиевых контактов — кварцевазелиновая паста для алюминий-медных соединений.
Что вы получите?
- Акт выполненных работ — официальный документ
- Протокол контроля момента затяжки
- Фотоотчёт о выполненных работах
- Рекомендации по периодичности обслуживания
Нормативные требования (ПТЭЭП)
- ПТЭЭП, п.2.2.13 — проверка контактных соединений трансформаторов
- ПТЭЭП, п.2.3.5 — обслуживание кабельных линий
- ПТЭЭП, п.2.6.2 — подтяжка контактов в РУ
Важная информация
ПТЭЭП п.2.2.13, 2.3.5, 2.6.2

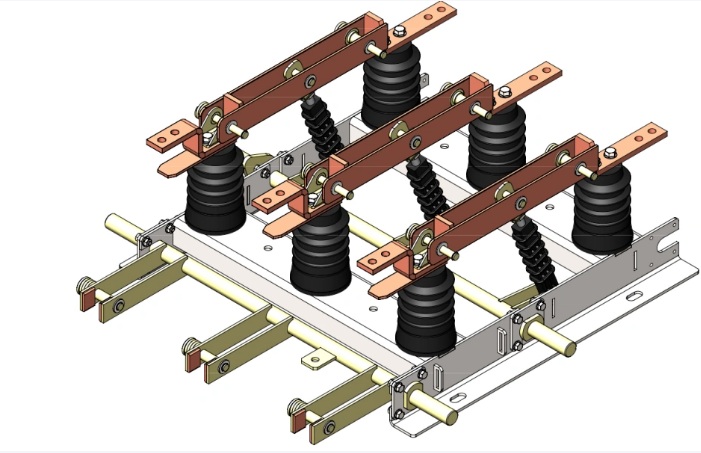

Схема контактных соединений разъединителя.
Основные контактные соединения разъединителя: подвижный контакт (нож) и неподвижный контакт, шины, ответвления
Как мы выполняем протяжку и смазку контактов
Осмотр
Выявление ослабленных соединений, коррозии, перегрева
Разборка
Отсоединение, зачистка контактных поверхностей
Смазка и протяжка
Нанесение смазки, затяжка динамометрическим ключом
Контроль
Контроль момента затяжки, термография (по запросу)
