Испытание твердых диэлектриков
повышенным напряжением
Профессиональное испытание электрической прочности твердых диэлектриков (изоляторы, изоляция кабелей, электротехнические материалы) повышенным напряжением по ПУЭ гл.1.8.

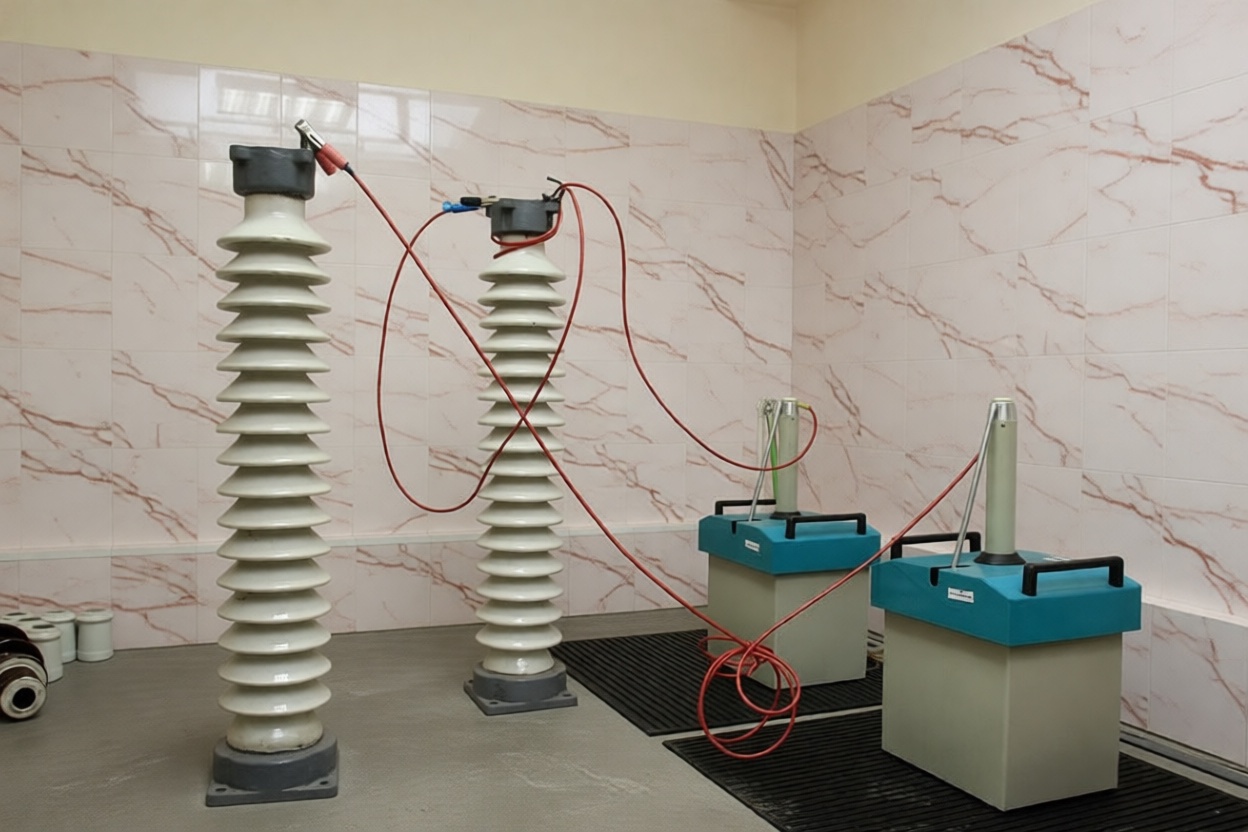

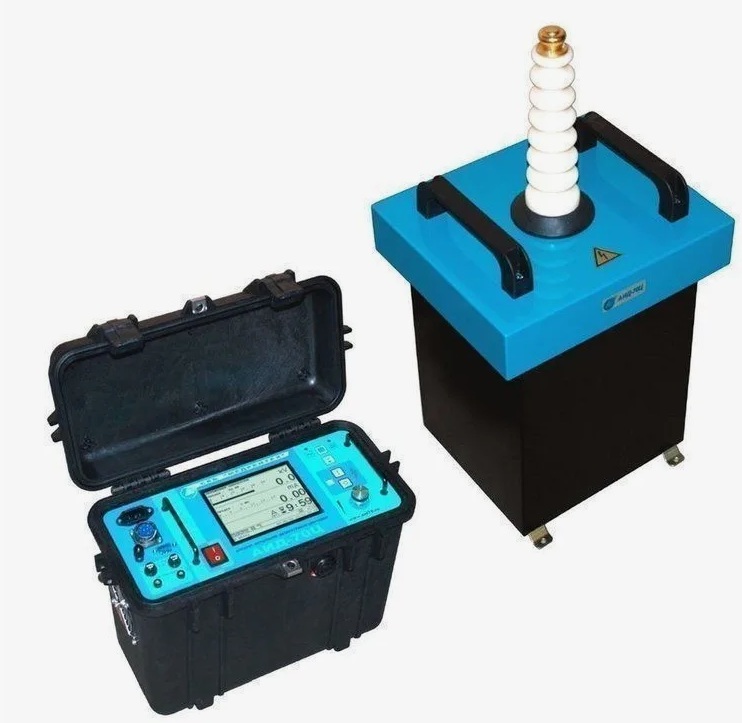

Аппарат АИД-70
Для испытания твердых диэлектриков повышенным напряжением мы используем аппарат АИД-70, который позволяет создавать испытательное напряжение до 70 кВ. Прибор обеспечивает плавный подъём напряжения, автоматический разряд после испытания и регистрацию тока утечки.
- Напряжение: до 70 кВ
- Ток нагрузки: до 50 мА
- Погрешность: ±2%
- Измерение тока утечки
- Автоматический разряд
Что такое испытание твердых диэлектриков повышенным напряжением?
Испытание твердых диэлектриков повышенным напряжением — это метод определения электрической прочности изоляционных материалов. На образец диэлектрика подаётся напряжение, превышающее номинальное, до момента пробоя. Это позволяет оценить качество изоляции, выявить дефекты и подтвердить соответствие нормативным требованиям.
Согласно ПУЭ (глава 1.8), испытания твердых диэлектриков проводятся при вводе в эксплуатацию нового оборудования, после ремонта и периодически в процессе эксплуатации.
Какие объекты испытываются?
- Фарфоровые изоляторы — опорные, проходные, подвесные
- Полимерные изоляторы — для ВЛ и распределительных устройств
- Стеклянные изоляторы — линейные и подвесные
- Твердая изоляция кабелей — образцы изоляции
- Электротехнические материалы — текстолит, гетинакс, фибра
- Изоляционные детали — втулки, прокладки, шайбы
Электрическая прочность твердых диэлектриков
| Материал | Электрическая прочность, кВ/мм | Примечание |
|---|---|---|
| Фарфор электротехнический | 15-30 | Зависит от класса |
| Стекло (изоляторное) | 20-40 | Высокая прочность |
| Полимеры (силикон) | 18-25 | Гидрофобные свойства |
| Текстолит | 10-18 | Конструкционный материал |
| Гетинакс | 8-15 | Листовой изоляционный |
| Фибра | 5-10 | Для низковольтных изделий |
Методика испытания
- Визуальный осмотр образца — отсутствие трещин, сколов, загрязнений
- Подготовка электродов — по ГОСТ 6433.3-71
- Размещение образца между электродами в испытательной ячейке
- Плавное повышение напряжения со скоростью 1-2 кВ/с
- Фиксация напряжения пробоя
- Расчёт электрической прочности (кВ/мм)
Что вы получите?
- Протокол испытаний твердых диэлектриков — официальный документ
- Результаты измерения электрической прочности (кВ/мм)
- Заключение о соответствии нормативным требованиям
- Рекомендации по дальнейшему использованию
Нормативные требования (ПУЭ гл.1.8)
- Электрическая прочность изоляции должна быть не менее 2-3 кратного запаса от рабочего напряжения
- Испытательное напряжение для изоляторов определяется по паспортным данным
- При отсутствии паспортных данных — по рекомендациям ПУЭ
- Длительность приложения испытательного напряжения — 1 минута
Важная информация
ПУЭ гл.1.8
ГОСТ 6433.3-71

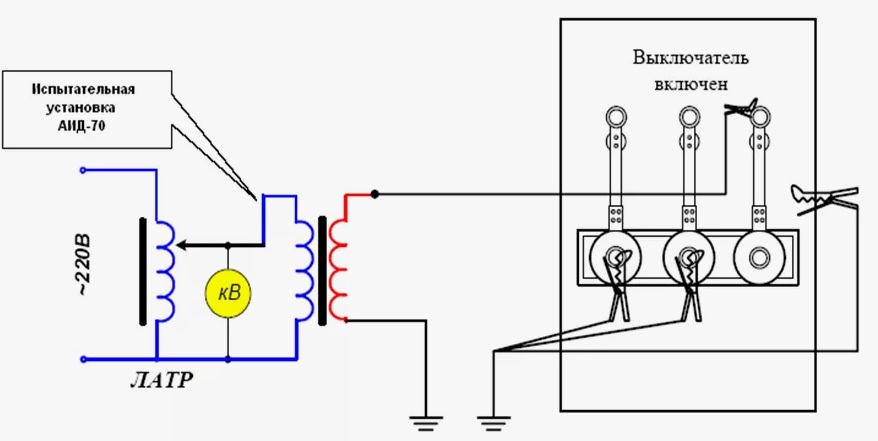

Схема испытания твердого диэлектрика повышенным напряжением
Схема испытания образца твердого диэлектрика: аппарат АИД-70 подаёт напряжение на электроды, между которыми размещён образец
Как мы проводим испытание твердых диэлектриков
Осмотр образца
Визуальный контроль, замер размеров
Подготовка
Установка образца в испытательную ячейку
Испытание
Подача напряжения до пробоя, фиксация Uпроб
Протокол
Оформление протокола по ПУЭ гл.1.8
