Какие повреждения мы находим?

• Обрыв одной или нескольких жил кабеля — полное нарушение целостности токопроводящей жилы
• Короткое замыкание между жилами — пробой изоляции между фазами
• Замыкание жилы на землю (броню, экран) — повреждение изоляции на металлическую оболочку
• Заплывающий пробой — нестабильное повреждение, возникающее под напряжением
• Повреждение изоляции — частичное разрушение изоляции (снижение сопротивления)
• Повреждение соединительных и концевых муфт

Методы поиска повреждений

Метод	Тип повреждения	Точность
Импульсная рефлектометрия	Обрыв, КЗ, изменение волнового сопротивления	±0,5% от длины
Ёмкостный метод	Обрыв жилы	±1% от длины
Мост постоянного тока	КЗ между жилами, замыкание на землю	±0,5%
Акустический метод	Пробой изоляции (прожиг)	±0,5 м

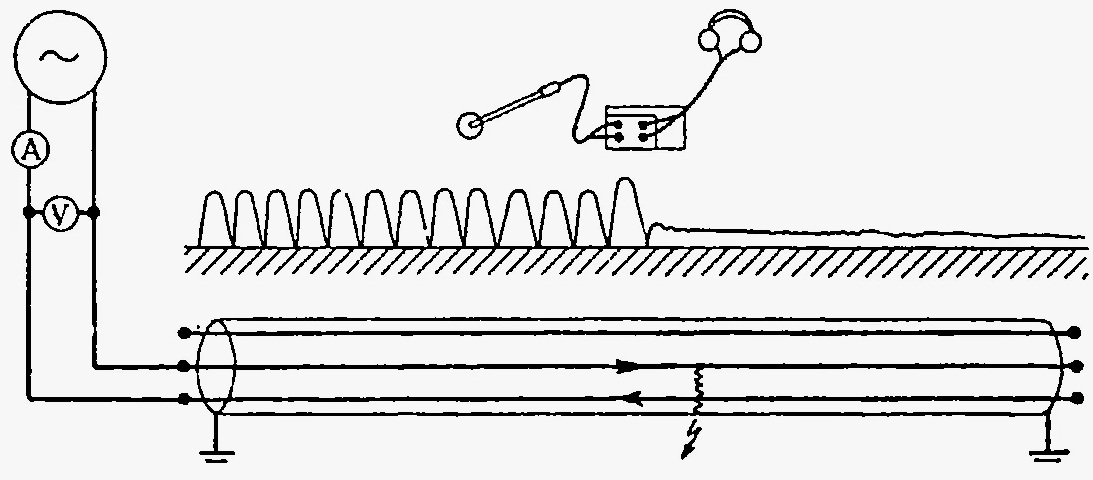

Индукционный метод	Обрыв, КЗ (под напряжением)	±0,5 м
Метод наложения высокого напряжения	Заплывающий пробой	±1 м

Этапы поиска повреждения

• Этап 1 — Предварительная диагностика: измерение сопротивления изоляции, проверка целостности жил
• Этап 2 — Определение типа повреждения: анализ параметров, выбор метода поиска
• Этап 3 — Измерение расстояния до повреждения: рефлектометрия, мостовые измерения

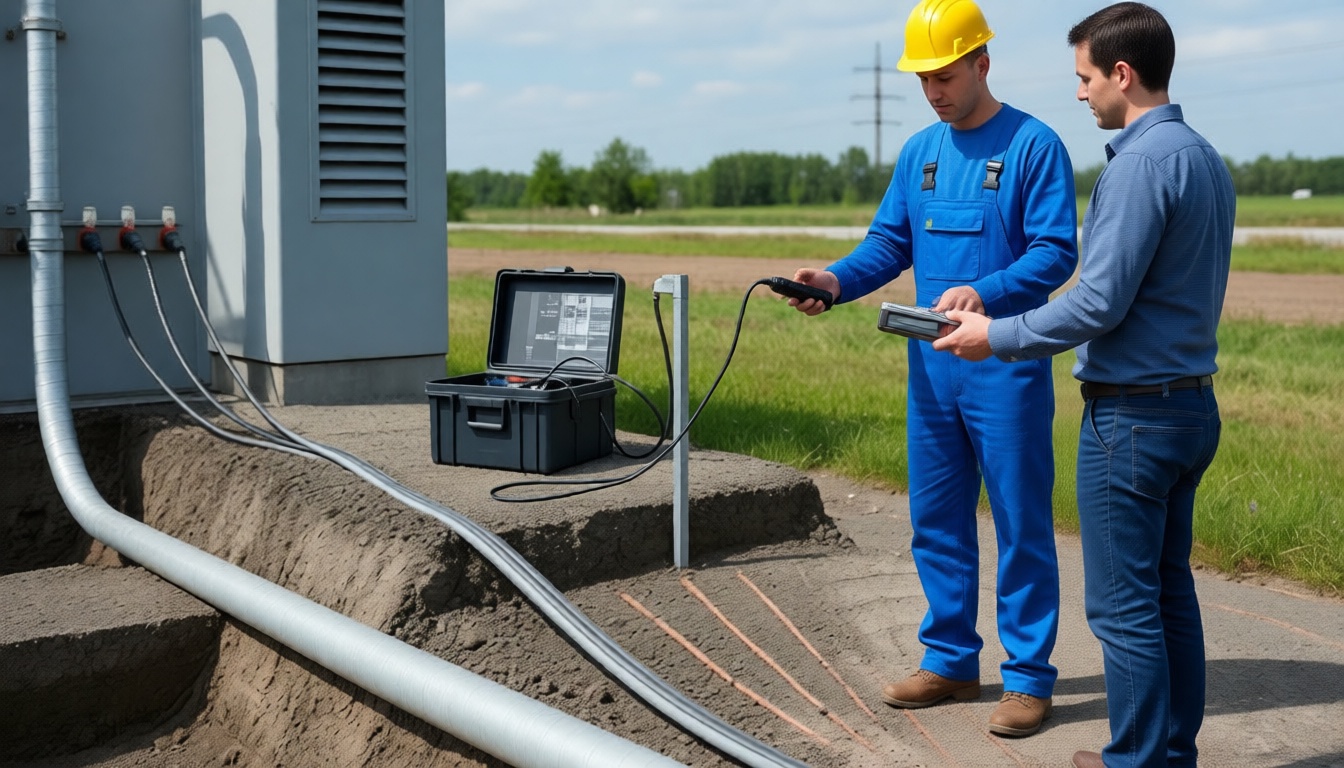

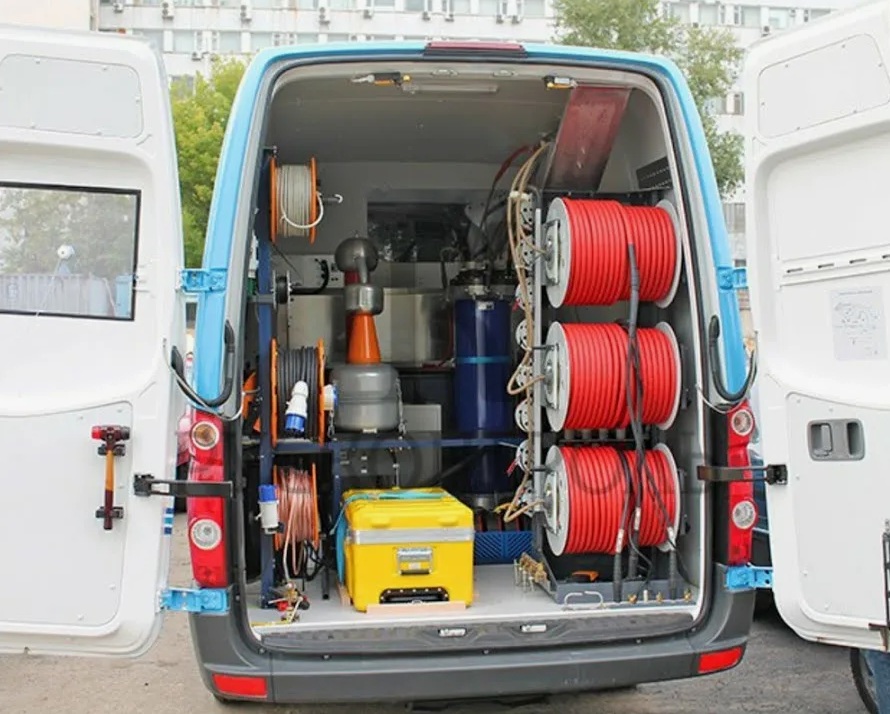

• Этап 4 — Выезд на трассу: трассировка кабеля, привязка к местности
• Этап 5 — Точное определение места: акустический или индукционный метод (прожиг)
• Этап 6 — Фиксация и шурфовка: отметка места, вызов землеройной техники (при необходимости)

Что вы получите?

• Протокол поиска места повреждения — официальный документ
• Акт обследования кабельной линии
• План трассы с отметкой места повреждения
• Рекомендации по ремонту и восстановлению кабеля

Когда необходим поиск повреждения?

• При пропадании напряжения на кабельной линии
• При неполной пропадании (обрыв нуля, пропадание фазы)
• При периодических замыканиях (заплывающий пробой)
• При снижении сопротивления изоляции ниже нормы
• После механического повреждения кабеля (при земляных работах)
• При плановом обследовании кабельных линий
