Что такое тепловизионный контроль?

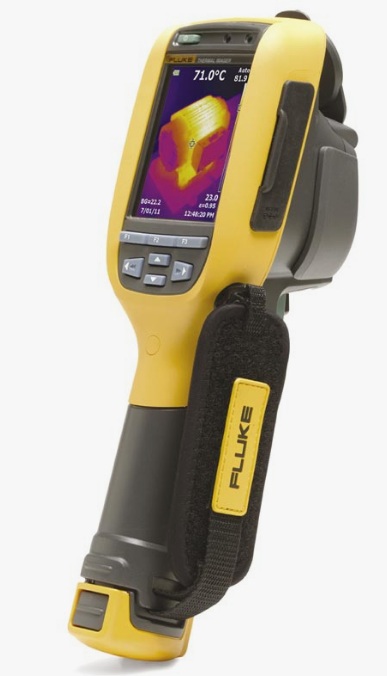

Тепловизионный контроль (термография) — это метод бесконтактной диагностики электрооборудования, основанный на регистрации инфракрасного излучения. Любое работающее электрооборудование имеет определённый тепловой режим. Отклонение температуры от нормы указывает на наличие дефекта.

Согласно ПТЭЭП (п. 2.2.13, 2.2.21) и СО 153-34.20.501-2003, тепловизионный контроль электрооборудования должен проводиться не реже 1 раза в год для выявления перегретых контактов, нарушений изоляции и аварийных режимов.

Какие дефекты выявляет тепловизор?

• Перегрев контактных соединений — ослабленные болты, коррозия
• Плохой контакт в автоматах и рубильниках — подгорание, искрение
• Перегрузка кабельных линий — несоответствие сечения нагрузке
• Нарушение изоляции — частичные разряды, утечки
• Неисправность трансформаторов — перегрев обмоток, магнитопровода
• Дефекты в щитах и сборках — неравномерный нагрев фаз
• Проблемы с заземлением — нагрев заземляющих проводников

Когда необходим тепловизионный контроль?

• При вводе объекта в эксплуатацию
• В рамках планового технического обслуживания (ежегодно)
• При периодических проверках Ростехнадзора
• После аварийных отключений и коротких замыканий
• При подозрении на перегрузку оборудования
• Для составления энергетического паспорта

Что вы получите?

• Протокол тепловизионного контроля — официальный документ

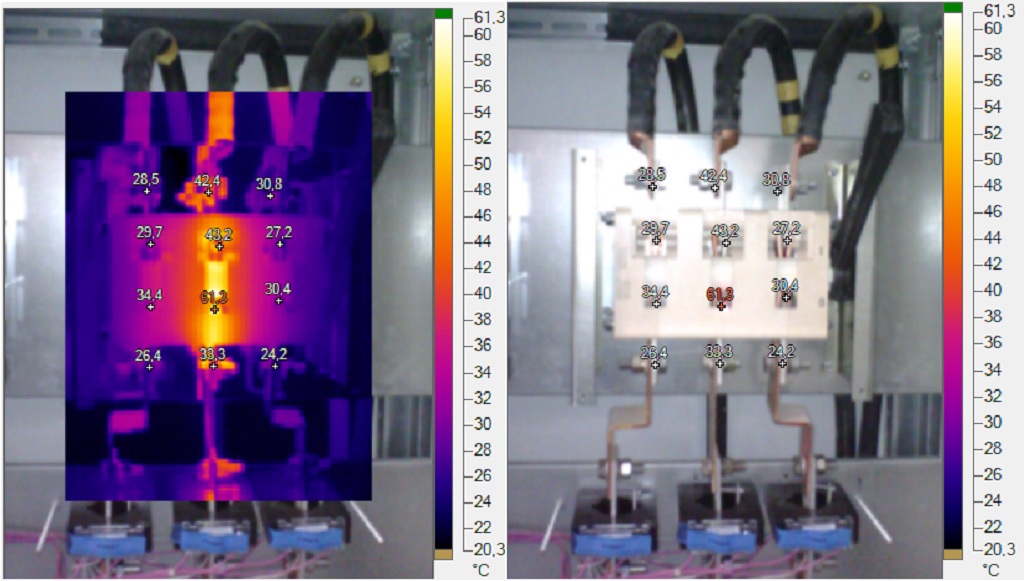

• Термограммы — тепловые снимки оборудования
• Таблицы измеренных температур по каждой точке
• Заключение о состоянии с перечнем дефектов
• Рекомендации по устранению выявленных неисправностей

Нормы нагрева электрооборудования

• Контактные соединения (медь-медь) — не более +75°C
• Контактные соединения (медь-алюминий) — не более +60°C
• Автоматические выключатели — не более +55°C на корпусе
• Кабельные линии — не более +70°C для изоляции ПВХ
• Трансформаторы — не более +95°C для обмоток
• Шины и сборки — не более +70°C
