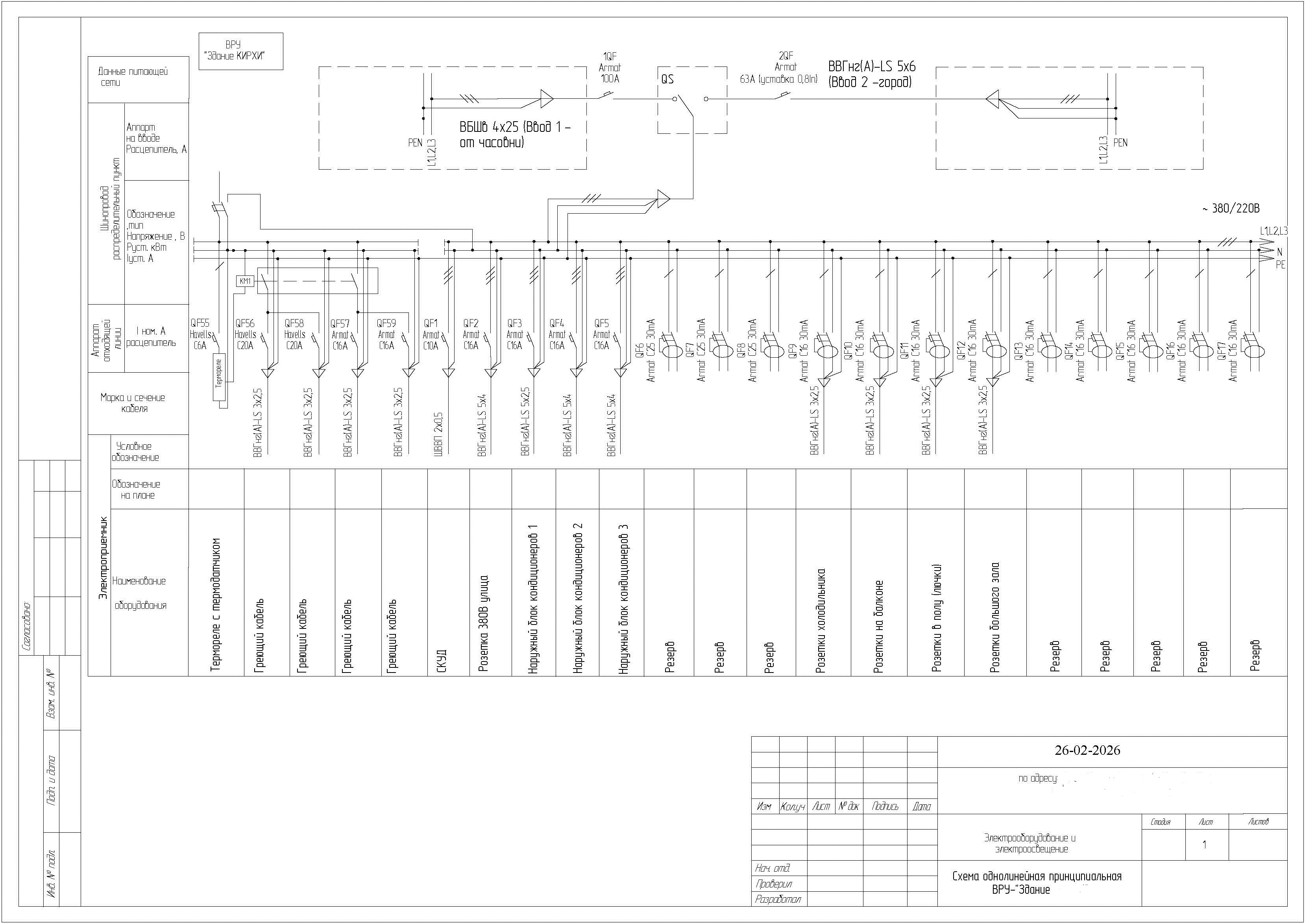

Что такое однолинейная схема?

Однолинейная схема электроснабжения — это графический документ, на котором все элементы электроустановки (трансформаторы, кабели, автоматические выключатели, УЗО, счетчики, нагрузки) изображаются в упрощённом виде — одной линией для трёхфазной цепи. Такой подход позволяет компактно и наглядно представить всю систему электроснабжения объекта.

Согласно ПУЭ и Постановлению Правительства РФ № 442, наличие однолинейной схемы обязательно для всех объектов, присоединённых к электрическим сетям. Схема необходима для получения технических условий, допуска в эксплуатацию, при проверках Ростехнадзора.

Что содержит однолинейная схема по ГОСТ 21.613-88?

• Вводно-распределительное устройство (ВРУ/ГРЩ) — точка присоединения к сети
• Трансформаторы — с указанием мощности и коэффициента трансформации
• Учёт электроэнергии — счётчики, трансформаторы тока
• Распределительные щиты — этажные, групповые, квартирные
• Автоматические выключатели — номиналы, характеристики (B/C/D)
• УЗО и дифференциальные автоматы — номиналы и токи утечки
• Кабельные линии — марка, сечение, длина, способ прокладки
• Нагрузки — с указанием мощности
• Заземление и молниезащита — схема контура

Для чего нужна однолинейная схема?

• Для получения технических условий (ТУ) на присоединение к сетям
• Для оформления акта допуска в эксплуатацию электроустановки
• Для проверок Ростехнадзора и энергосбыта
• Для проектной документации при реконструкции
• Для расчета токов короткого замыкания и селективности
• Для энергетического паспорта объекта

Что вы получите?

• Однолинейную схему в электронном виде (форматы PDF, DWG, JPG)
• Распечатанную схему на листе формата А1 или А3 (по требованию)
• Пояснительную записку с перечнем оборудования и нагрузок
• Согласование с энергосбытовой компанией (при необходимости)
• Штамп лаборатории и подпись ответственного инженера
