Испытание автоматических
выключателей
Профессиональная проверка работоспособности автоматических выключателей: измерение время-токовых характеристик, проверка тепловых и электромагнитных расцепителей. Обеспечиваем надёжную защиту электрических цепей.

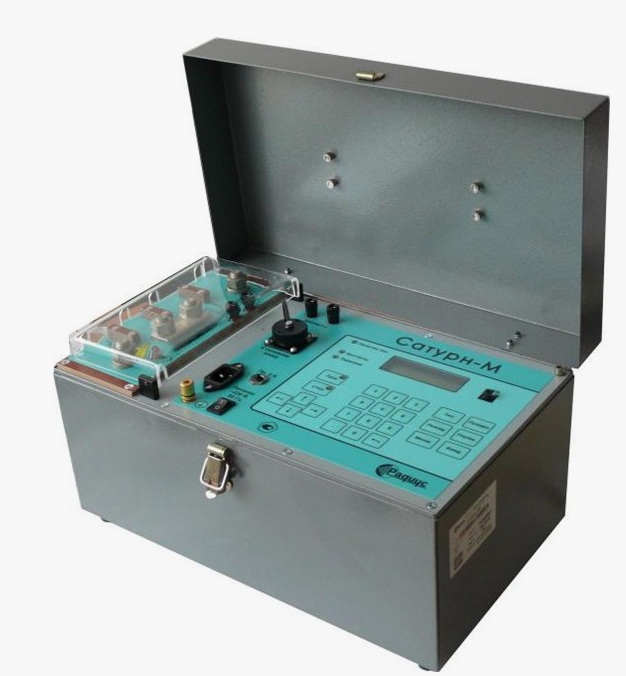

Испытательный комплекс Сатурн-М1
Для испытания автоматических выключателей мы используем профессиональный испытательный комплекс Сатурн-М1. Прибор позволяет проверять время-токовые характеристики автоматических выключателей, измерять токи срабатывания тепловых и электромагнитных расцепителей, определять время отключения при коротком замыкании.
- Диапазон токов: до 12000 А
- Измерение времени: 0,001-999 с
- Погрешность: ±1%
- Автоматическое построение ВТХ
- Проверка всех типов расцепителей (B, C, D, K, Z)
Что такое испытание автоматических выключателей?
Испытание автоматических выключателей — это проверка их способности надёжно отключать электрическую цепь при перегрузках и коротких замыканиях. В процессе испытания проверяются время-токовые характеристики (ВТХ) — зависимость времени отключения от протекающего тока.
Согласно ПУЭ (п. 3.1.8-3.1.18) и ПТЭЭП, автоматические выключатели должны проверяться при вводе в эксплуатацию и периодически в процессе эксплуатации (не реже 1 раза в 3 года).
Какие параметры проверяются?
- Тепловой расцепитель — защита от перегрузки (срабатывание при 1,13-1,45 от Iном)
- Электромагнитный расцепитель — защита от короткого замыкания
- Время срабатывания — должно соответствовать характеристике (B, C, D, K, Z)
- Ток отключения — проверка по время-токовой характеристике
- Механическая работоспособность — взвод/отключение
Когда необходимо испытание автоматических выключателей?
- После монтажа новых автоматических выключателей
- При вводе объекта в эксплуатацию
- В рамках периодической проверки электроустановок (раз в 3 года)
- При ложных срабатываниях или несрабатывании защиты
- После короткого замыкания в сети
- При подготовке к проверке Ростехнадзора
Что вы получите?
- Протокол испытаний — официальный документ установленного образца
- Заключение о соответствии нормам ПУЭ и ПТЭЭП
- Рекомендации по замене неисправных автоматов
- Время-токовые характеристики в графическом виде (по запросу)
Характеристики срабатывания автоматических выключателей
- Характеристика B: 3-5 × Iном (для активной нагрузки, освещения)
- Характеристика C: 5-10 × Iном (для стандартных сетей, розеток)
- Характеристика D: 10-20 × Iном (для двигателей, трансформаторов)
- Характеристика K: 8-12 × Iном (для индуктивной нагрузки)
- Характеристика Z: 2-3 × Iном (для чувствительной электроники)
- Тепловой расцепитель: срабатывание при 1,13-1,45 Iном за 1-2 часа
Важная информация
B: 3-5 × Iном
C: 5-10 × Iном
D: 10-20 × Iном

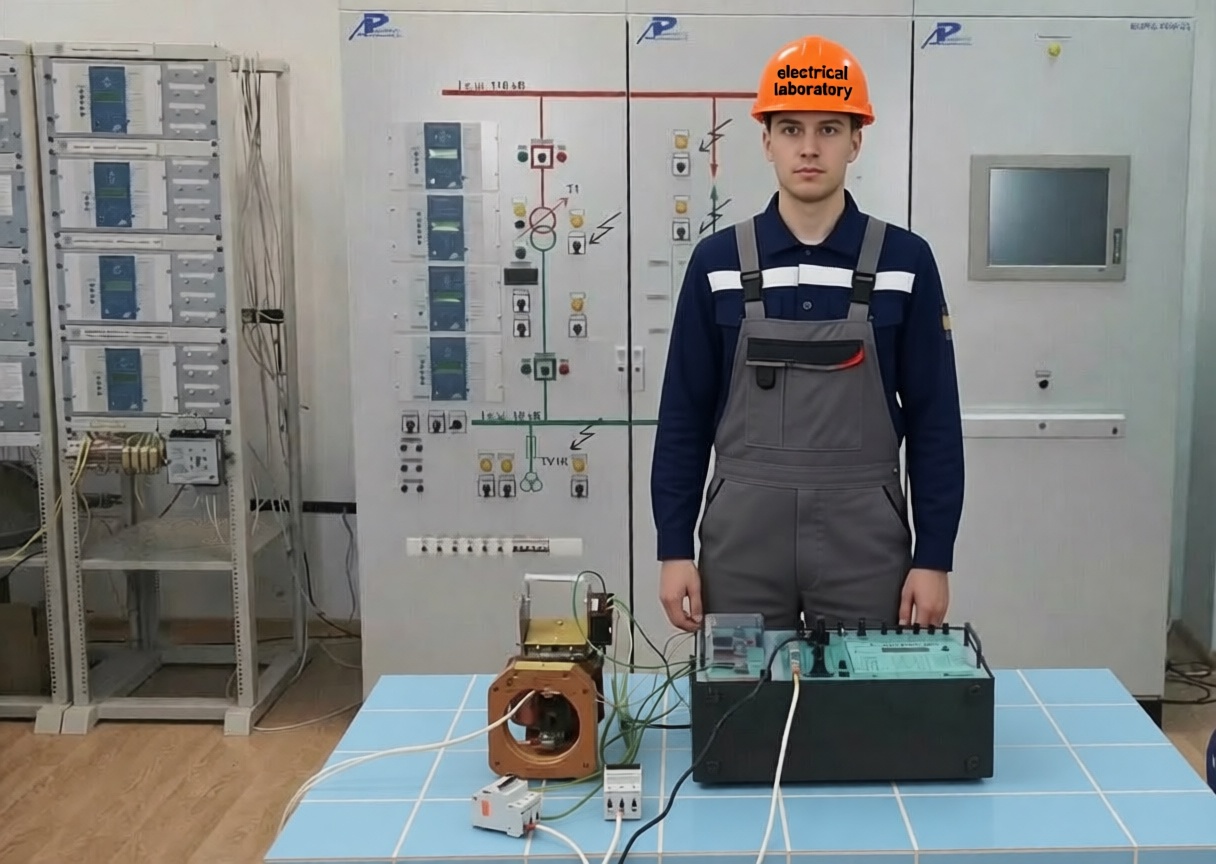

Как мы проводим испытание автоматических выключателей
Визуальный осмотр
Проверяем целостность корпуса, маркировку, номиналы
Подключение к Сатурн-М1
Подключаем автомат к испытательному комплексу
Проверка характеристик
Измеряем токи и время срабатывания расцепителей
Оформление протокола
Предоставляем официальный протокол с печатью
